地上振動試験(GVT) Ground Vibration Test
2023.12.18
地上振動試験(GVT) Ground Vibration Test

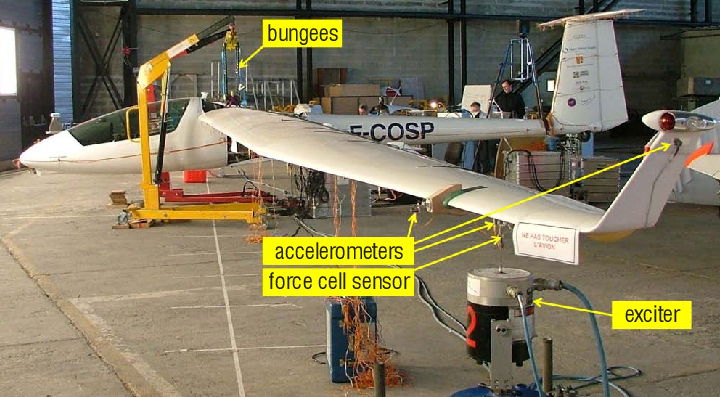

Figure. 1 [1] GVT測定試験現場
1.背景
航空機、ロケット、人工衛星などの大型で複雑な構造物では、動的特性、特に固有振動数特性を取得する必要があります。
工学的な実用性と信頼性の観点から、相分離に基づく数学的同定方法では、精度要件を満たすことができなくなりました。
位相共振に基づくGVT法は、直観的なモード分離と高い結果精度を持つという利点があり、大型で複雑な構造物のモーダル試験の主要な方法の1つです。
2.原理
複数の起振機を使用して同時に励振、その分布と大きさを調整することで構造の内部減衰力を相殺し、構造を同等の非減衰状態に励振します。それがピュアモーダル振動と呼ばれています。
構造がピュアモーダル振動を受ける場合、モーダルパラメータは物理測定を通じて取得できます。これは直感的で正確な物理的識別方法です。
3.特徴
GVT は、高密度モーダル、近周波数モーダル、純粋周波数モーダルを直観的かつ効果的に分離できます。
これは、非線形モーダルに対する効果的なソリューションの1つでもあります。
4.システム構成
GVT測定システムは、ハードウェアとGVT専門ソフトウェアで構成されます。
ハードウェアには、8つの広帯域 VE-51100M 起振機と2つの MI-8118 データ収集アナライザーが含まれます。
ソフトウェアは、リアルタイム収集および分析モジュールと信号制御モジュールで構成されます。

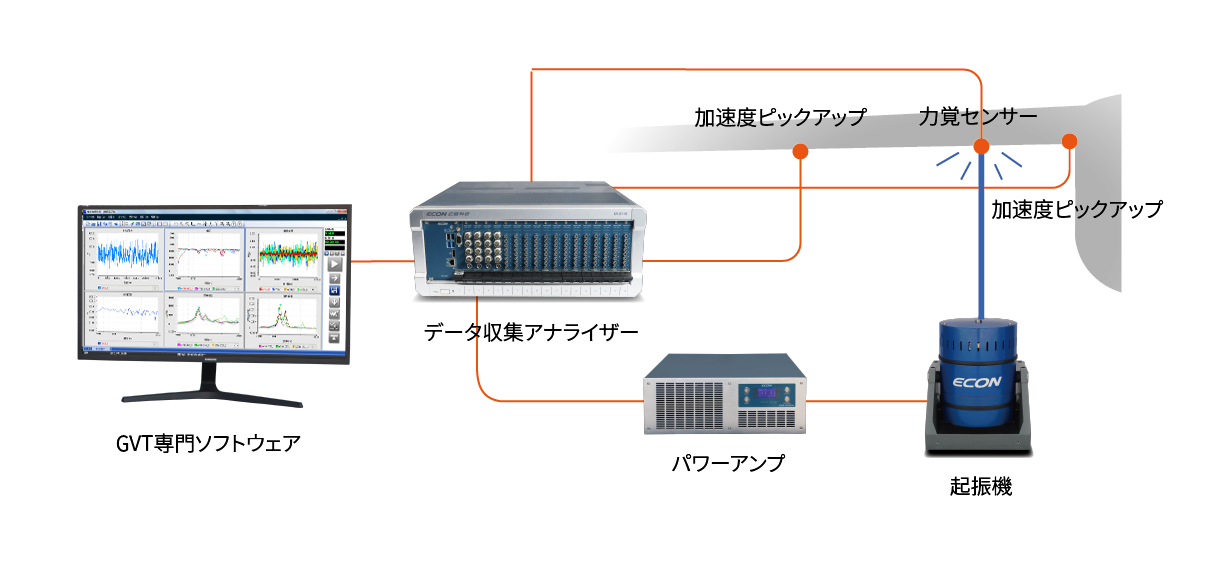

Figure. 2 GVT測定システム構成図
＊詳細はお気軽にお問い合わせください。
[1] Figure from “S. Giclais, P. Lubrina, C. Stéphan - Testing in Aerospace Research Aircraft Ground Vibration Testing at ONERA. Engineering, Physics, 2017”
