モーダル試験システムとは

モーダル解析は、対象物そのものが振動しやすい周波数とその振動形状を把握する解析です。 固有値解析とも呼びます。 モーダル試験は、データ収集と解析を組み合わせたものです。 プロセス全体をモーダル試験および解析、あるいは実験モーダル解析(EMA)と呼ぶことがあります。

製品について

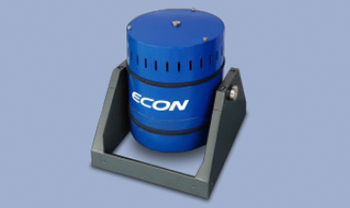

  • モーダル起振機

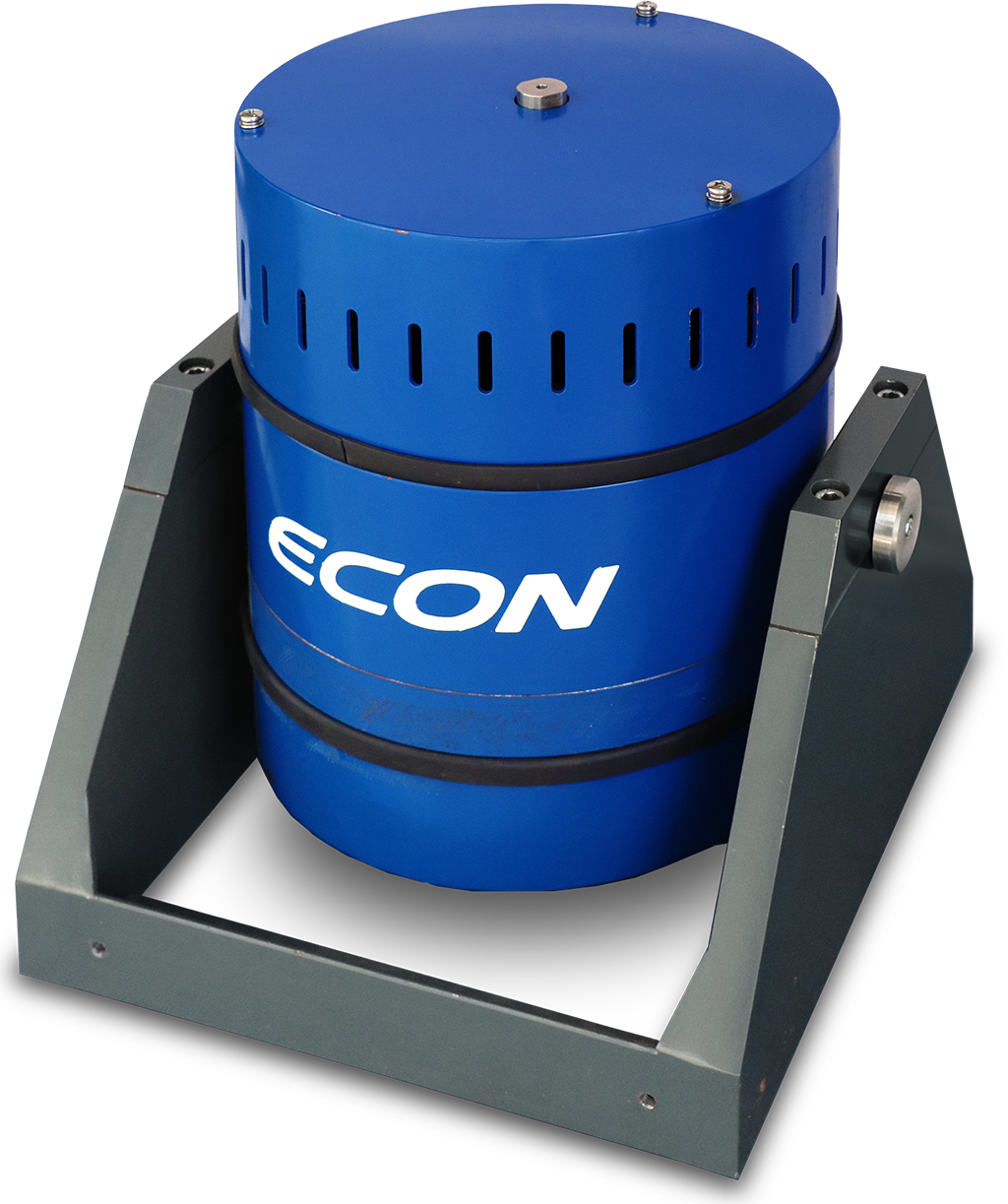

    VE-M series

    最大10,000Hzの周波数、最大1,000Nの励起力
    モーダル励起に最適

    VE-Mシリーズ起振機は、広帯域振動励起装置であり、加振力の範囲は100～1,000N、周波数範囲はDC～10,000Hzです。 横方向の振動が少なく、軸方向の振動応力が大きいため、垂直方向と水平方向の多方向振動を実現でき、安定性と信頼性が高く、モーダル解析に最適です。
    モーダル解析は、主に、固有振動数、減衰比、モーダル形状など、ターゲット製品の構造特性を決定するために使用されます。 最終的な目標は、振動特性の分析、システムの故障診断と予測、および構造動的特性の最適化のための参照と基礎を提供することです。
    このモーダル解析システムは、モーダル起振機またはフォースハンマー、試験計測器、 加速度ピックアップおよびアンプ（電力増幅器）、解析ソフトなどで構成されており、高効率で低コスト、 良好な携帯性などの特性を備えています。

高周波・高加振

・ 広い周波数帯域、小型サイズ、大加振力、強い剛性

・ 加振棒の長さは可動部貫通穴で調整可能、クランプ位置も調整可能、試験サンプルとの接続が簡単

・ 電子ゼロ位置制御により、軸方向の剛性を調整可能で、試験サンプルに剛性を追加する必要ほとんどなし

・ ストローク長さは25.4mmに達することができ、さまざまな剛性のある構造物や、 低周波数での振動励起装置の吊り下げが必要な構造試験に最適

  • モーダル試験システムの機能

    ・ 起振機またはハンマー励起のモーダル解析をサポート

    ・ 多数の試験計測器に適用、さまざまなモーダル解析に最適

    ・ 豊富なトリガー機能と調整可能な窓関数により、取得したデータがより便利で正確

    ・ 正弦波周波数掃引、ホワイトノイズ、ランダムトリガーなどの さまざまな信号源を統合し、加振動作が容易

    ・ テストデータの互換性、Modal Genius、ME'scope および その他のモーダル解析ソフトウェアをサポート

    一般的なアプリケーションシナリオ

    構造動的応答、モーダル解析、
    コンポーネント疲労テストなどの決定

  • 仕様

    システム型番 VE-51100M
    正弦波加振力Peak(N) 1000
    周波数範囲(Hz) 2〜6.5k
    最大加速度(m/s²) 600
    最大荷重(kg） 20
    最大変位p-p(mm) 25.4
    カウンタートップネジ寸法（標準） M6
    重量（kg） 130
    サイズ(W×D×H)(mm) 472×394×510
    冷却方式 空冷式
    水平振動発生機 水平振動発生機（型番） —
    水平最大加速度(m/s²) —
    水平周波数範囲(Hz) —
    水平方向最大変位p-p(mm) —
    水平台サイズ(W×D×H)(mm) —
    水平台重量(kg) —
    アンプ（増幅器） 型番 VSA-H152A
    最大出力電力(VA) 1500
    サイズ(W×D×H)(mm) 505×630×195
    重量(kg) 26
    備考 —

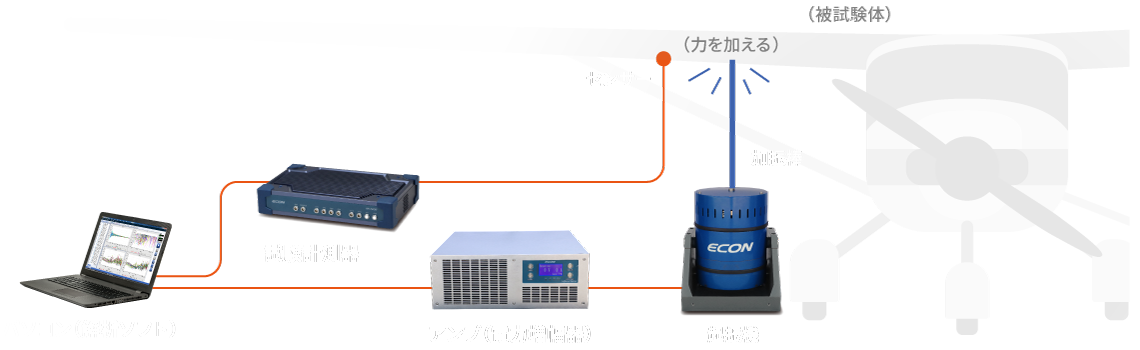

システム図（ モーダル試験）

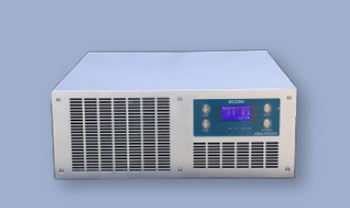

  • 対応アンプ

    VSA-Hシリーズ
    小型アンプ（電力増幅器）

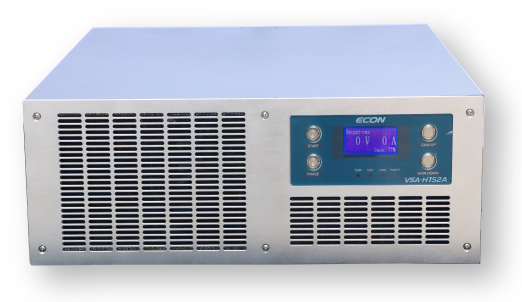

    VSA-H152A

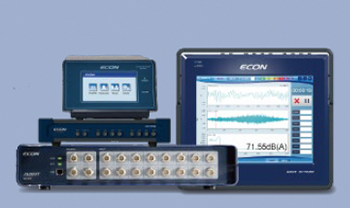

  • 試験計測システム

    ポータブル型
    データ収集アナライザー

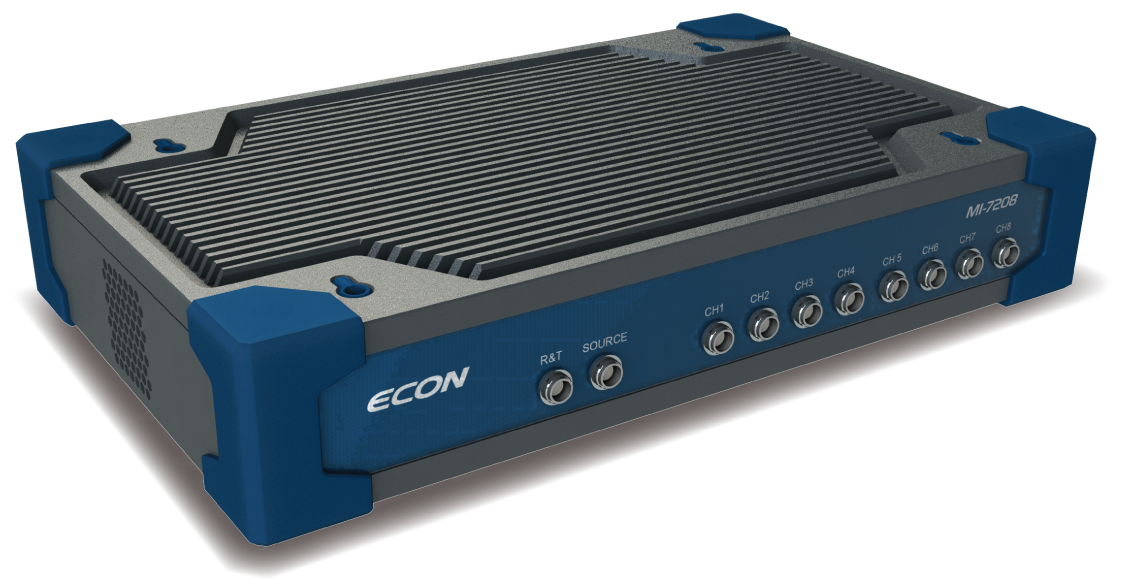

    MI-7208
