ソフトウェアの機能

•

• 正弦波（サイン）

  Sine

正弦波周波数掃引と固定周波数テストの閉ループ制御を提供し、トラッキングフィルタリング技術を採用し、振動フィードバック信号を使 用して正弦波振幅を調整します。これにより、システムの非線形変化 に迅速に対応できます。 目的は、製品が試験室で受ける周期的な振 動をシミュレートすることです。 適用範囲：周期的な励起の振動試験 （固定周波数、ステップまたは掃引周波数）、製品の共振周波数を見 つけること、パッケージング衝撃試験は、ランダム励起と重ね合わせ る試験です。

•

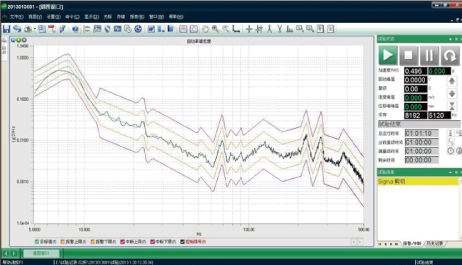

• ランダム波

  Random

伝達関数等化法を採用し、ガウスランダム信号を連続出力し、リアル タイムで正確な閉ループ制御を迅速に実行します。内蔵の適応制御 アルゴリズムにより、システムの非線形変化に迅速に対応できます。 ジェット機、ミサイル、ロケットの飛行中の構造物の振動、悪路や凹 凸のある道路での車の運転、波の中での船の振動など、実際の振動 をよりリアルにシミュレートできます。

•

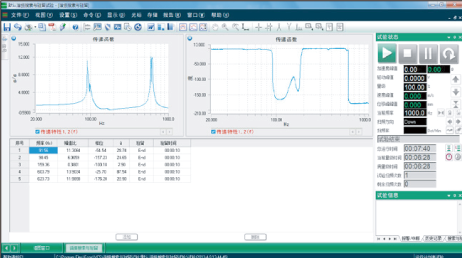

• 共振サーチ トラック ドウエル

  RSTD (Resonant Search and Dwell)

正弦波掃引振動試験の方法を使用して、定義された周波数範囲内の周波数を掃引し、 位相とQ（品質係数）値または振幅比の判断を組み合わせる方法を使用して、 試験サンプルの共振周波数を見つけます。 検出された共振周波数で滞留試験を実行して、 試験サンプルの信頼性と安定性を確認することもできます。 さらに、共振周波数の変化を追跡するように共振追跡滞留モードを設定することもできるため、試験サンプルは常に共振状態に保たれます。

•

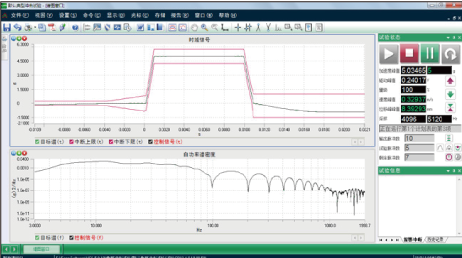

• ショック波

  Classical Shock

製品は、加工、輸送、使用の際にさまざまな一時的な衝撃荷重を受けることがよくあります。 衝撃により、製品の構造や性能が損傷したり、故障したりする可能性があります。 使用中および輸送中の衝撃に耐える製品の適合性を判断するために、試験室で製品の模擬衝撃試験を実施する必要があります。 代表的な衝撃試験機能は、閉ループ制御のための伝達関数等化の方法を採用し、さまざまなパルスタイプのシミュレーションをサポートします。

•

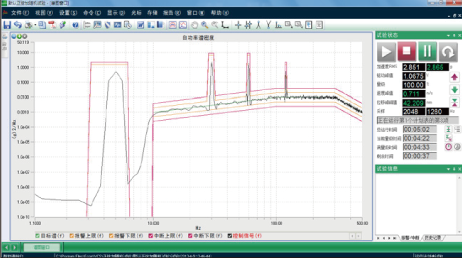

• SoRサイン-オン-ランダム

  SoR (Sine on Random)

1～20個の正弦信号を連続広帯域ガウスランダム信号に重ね合わせて、正弦とランダム制御を実現できます。 各正弦波掃引スペクトルは、独立した形状に設定できます。 これは、広帯域ランダムスペクトルの周波数帯域外の正弦波信号を重ね合わせる制御機能をサポートします。 各正弦波信号は個別にオンまたはオフにでき、ブロードバンドランダムも個別にオンまたはオフにできます。 複雑な励振下での振動試験のシミュレーションに適しています。

•

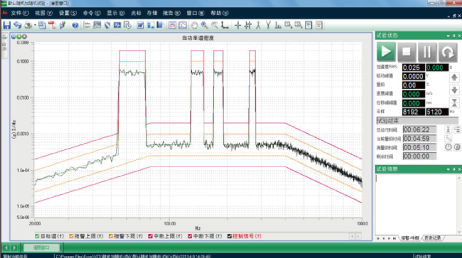

• RoRランダム-オン-ランダム

  RoR (Random on Random)

最大20個の狭帯域ガウスランダム信号を連続広帯域ガウスランダム信号に重ね合わせて、 ランダム-オン-ランダムの制御を実現できます。 小さな加振力出力でより大きな振動を実現できます。 ランダム-オン-ランダム制御には、信頼性向上試験に特別に使用される尖度制御機能もあります。

•

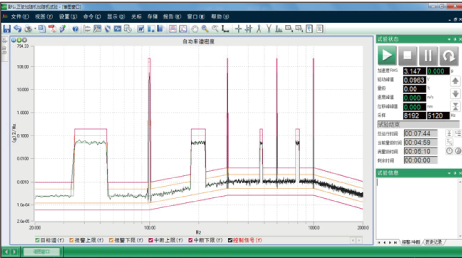

• SRoRサイン＆ランダム-オン-ランダム

  SRoR (Sine & Random on Random)

最大20個の狭帯域ガウスランダム信号と20個の正弦波信号を連続広帯域ガウスランダム信号に重ね合わせて、 正弦波プラスランダム＋ランダム制御を実現できます。 広帯域のランダム振動の大きさは小さく、狭帯域のランダム振動と正弦波振動の大きさは大きくなります。 複雑な励振下での振動試験のシミュレーションに適しており、大規模な振動試験の段階的に完了することができます。 機能はSoRおよびRoRと互換性があります。

•

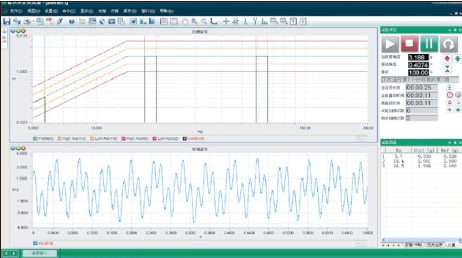

• マルチサイン

  Multi-Sine

独立したデジタルトラッキングフィルターを備えた複数の正弦波制御ループが使用されているため、 複数の正弦波成分が試験周波数範囲で同時に掃引され、すべての共振点が励起され、 試験サンプルの実際の環境励起に近づき、試験の効率が向上します。

•

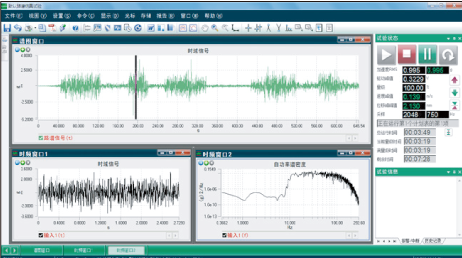

• ロードシミュレーション

  FDR-LTH

長期信号は、振動試験のターゲットスペクトルとして、試験製品の実際の使用と輸送が経験する実際の振動環境から収集されます。 振動発生機の許容範囲内で、ロードシミュレーション制御は実験室で製品の振動励起環境を正確に再現することができます。

•

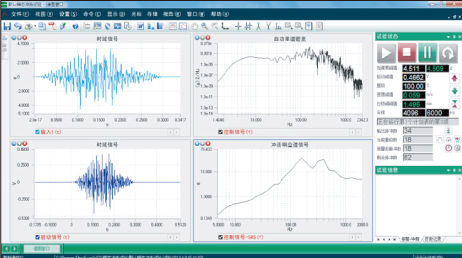

• トランジェント波形再現

  FDR-TTH （地震波シミュレーション）

試験室の振動発生機システムで、地震、火工品のトランジェント、その他の高周波衝撃、道路の衝突、落下衝撃など、 測定されたトランジェントショックを再現します。 伝達関数の更新に基づく適応制御は、システムの非線形変化に迅速に対応でき、 GR-􏚷􏚴規格の地震波を含む測定データの規則的な波形またはターゲット波形を出力できます。

•

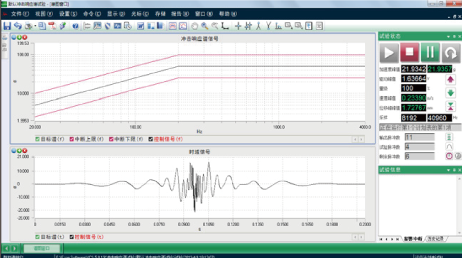

• 衝撃応答スペクトル

  SRS

衝撃は衝撃荷重に対する構造システムの応答によって表されます。 衝撃応答スペクトル試験は、 製品開発プロセスに存在する設計上の問題や加工上の欠陥を検査して明らかにするための環境シミュレーション試験項目の􏚲つになっています。 衝撃応答スペクトル機能は、設定された衝撃応答スペクトルのターゲットスペクトルに応じて、 ウェーブレット合成または複数の合成スペクトル法により、 対応するタイムドメイン波形を自動的に生成し、伝達特性に基づいて閉ループ制御を実行します。

•

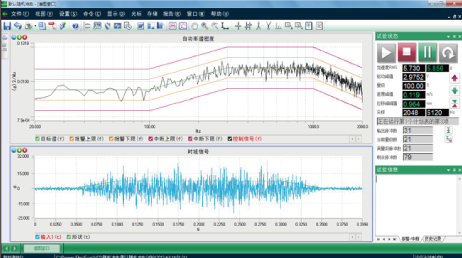

• ランダムショック

  Vibro-Shock

実験室の振動台で、砲撃の衝撃、移動中の車の衝撃などをシミュレートすることができます。 単純なランダム試験、衝撃試験、またはSoR、RoRと比較して、更に実際の環境励起状況に近いです。

•

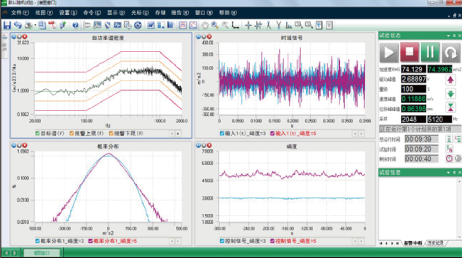

• 尖度制御

  Kur tosis

ランダム信号の振幅分布を調整し、超ガウスランダム制御をサポートします。 信頼性向上テストを実施して、強化されたストレスを適用することにより、 製品の設計とプロセスにおける潜在的な欠陥を迅速かつ効果的にトリガーします。 通常の値は􏚴～􏚸に設定でき、尖度の値を高く設定することもできます。

•

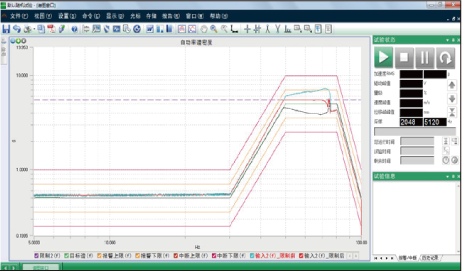

• チャンネル制限スペクトル制御

  Notching

これは、RMS制限、溝制御、ターゲットスペクトル制限制御などの監視チャンネルの振幅スペクトルを制限し、 試験サンプルの弱点での過度の振動を防ぎ、テスト中に試験サンプルの安全性を効果的に保護するのに役立ちます。

•

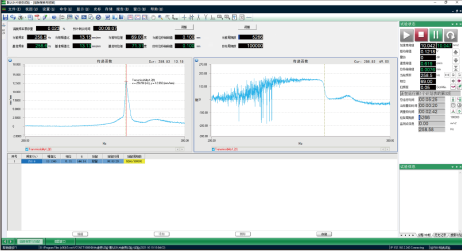

• ブレード疲労度

  Blade Fat igue Test

疲労損傷は、ブレードが共振するときに発生する可能性が最も高く、疲労損傷が発生すると、ブレードの固有振動数が減少します。 ブレードの共振によってブレードの疲労損傷プロセスをシミュレートすることが最も効果的であり、ブレード疲労試験は、 ブレードの寿命を推定し、疲労強度を評価するための最も直接的な方法です。
