大変位振動試験システム
“EDM-LSシリーズ”

EDM-LS series

  • ISTA/梱包および輸送テストに適した

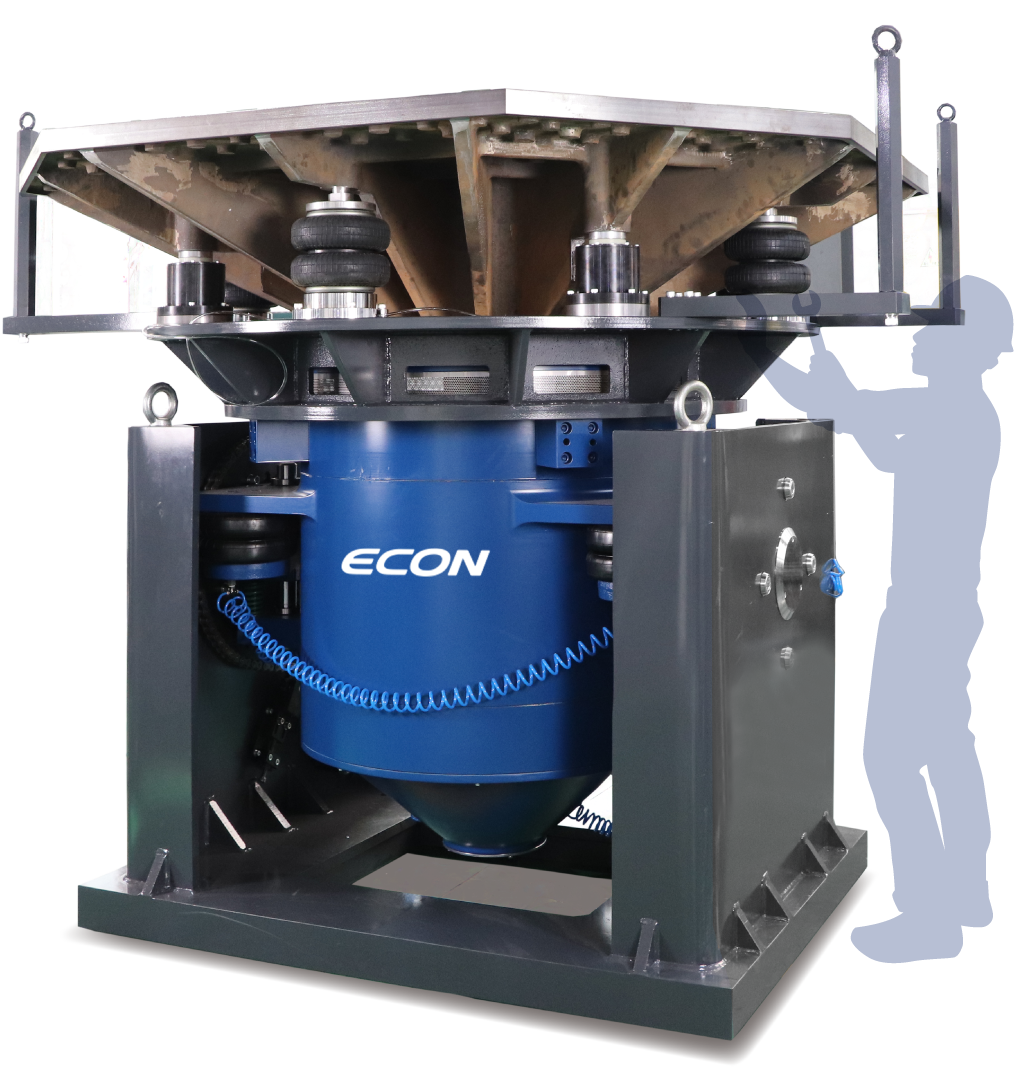

    大変位振動発生機

    EDM-LSシリーズは、超大変位の振動試験要件に適しています。 本シリーズの動電型振動発生機は、油圧式振動発生機と比較して、周波数範囲が1～2,500Hz、最大加速度が800m/s²（無負荷）です。 最高速度は1.8m/sです。
    EDM-LSシリーズは、主に航空・宇宙、輸送、その他の分野で使用されています。 大変位ランダム波、大変位正弦波、大変位ショック波の試験要件を満たし、ISTAで規定されている輸送環境試験仕様に適合しています。

  • 正弦波加振力 : 30kN

  • 正弦波加振力 : 50kN

試験対象物：
重量物・大型の試験体に

  • 梱包・輸送試験
  • 地震モデル試験
  • パワートレイン

  • 製品特長

    ・ 大変位に適した独自のガイドシステムと
    サポートシステムを採用

    ・ 変位量は最大100mmまで可能

    ・ 振動発生機は30kN・50kNの２種類

    ・ 可動部直径：350mmまたは445mm

    ・ 最大負荷800kgまで対応

    ・ 簡単操作

  • 仕様

    システム型番 EDM-3200LS EDM-5000LS
    正弦波加振力Peak(kN) 30 50
    周波数範囲(Hz) 1〜2500 1〜2500
    最大加速度(m/s²) 750 800
    最大速度(m/s) 1.8 1.8
    最大変位p-p(mm) 100 100
    最大荷重(kg) 500 800
    可動部質量(kg) 40 63
    冷却方法 空冷式
    型番 振動発生機 EDM-3200LS EDM-5000LS
    アンプ
    （増幅器）    		 VSA-H323B VSA-H563B
    冷却ブロワー PBL-W30 PBL-W50
    電源 380V±10%（3相 AC）／50Hz
    動作環境 温度0-40℃,湿度0-90%（結露なし）
    サイズ（mm）※W×D×H 可動部 350 445
    振動発生機※ 垂直 1192×1070×1146 1650×1150×1380
    水平 2100×1070×1146 2600×1600×1330
    アンプ
    （増幅器）    		 600×940×2060
    冷却ブロワー※ 830×680×1340 1121×1024×2202
    重量（kg） 振動発生機 垂直 約2500 約5365
    水平 約4600(800×800台面) 約7800(1000×1000台面)
    アンプ
    （増幅器）    		 730 910
    冷却ブロワー 162 394

  • 対応アンプ

    VSA-Hシリーズ

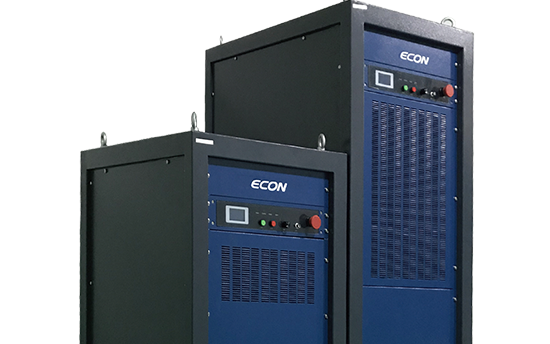

    アンプ（電力増幅器）

    VSA-H seies

  • 対応振動コントローラー

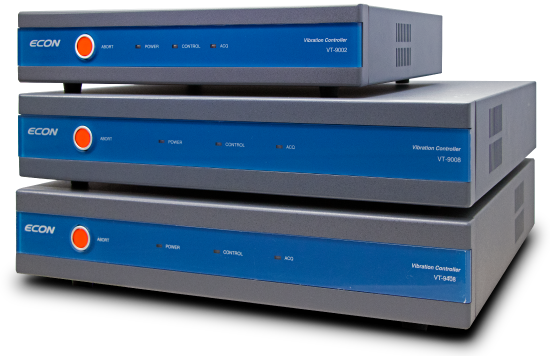

    VTシリーズ
    振動コントローラー

    VT series

  • ソフトウェアの機能

    Sine, Random, RSTD, Classical Shock, SoR, RoR, SRoR, SRS, Multi-Sine, Notching,
    FDR-LTH, FDR-TTH, Kurtosis, Vibro-Shock
