標準振動試験システム
“EDMシリーズ”

EDM series

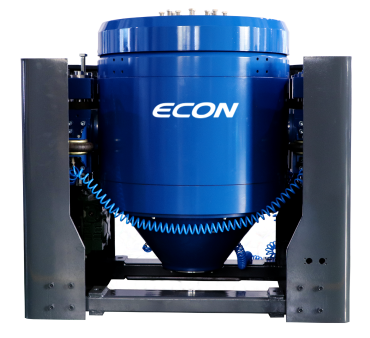

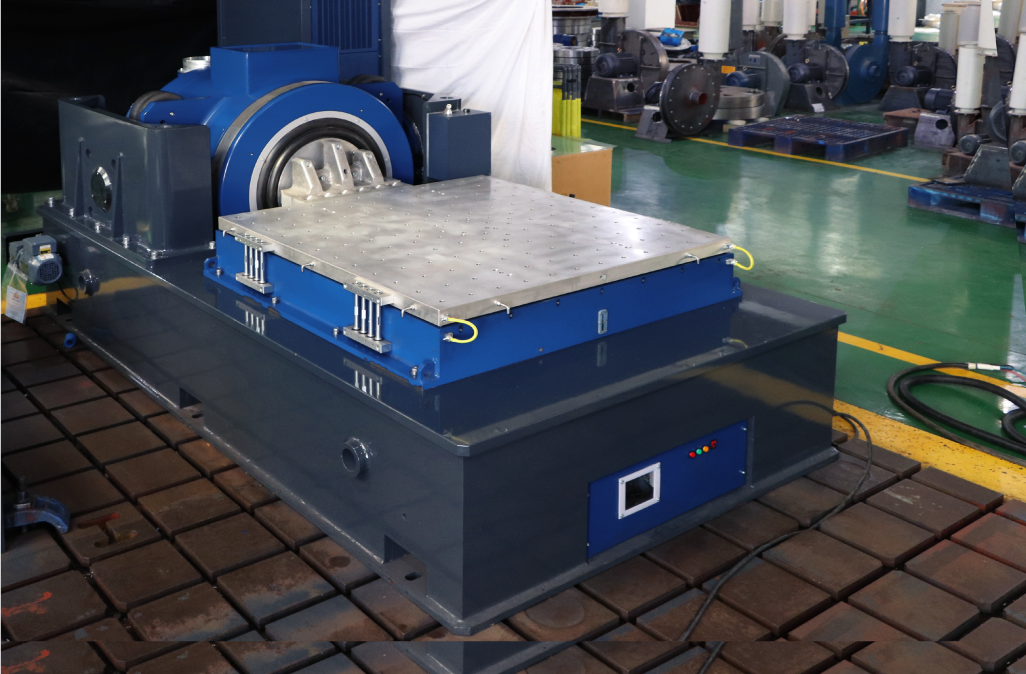

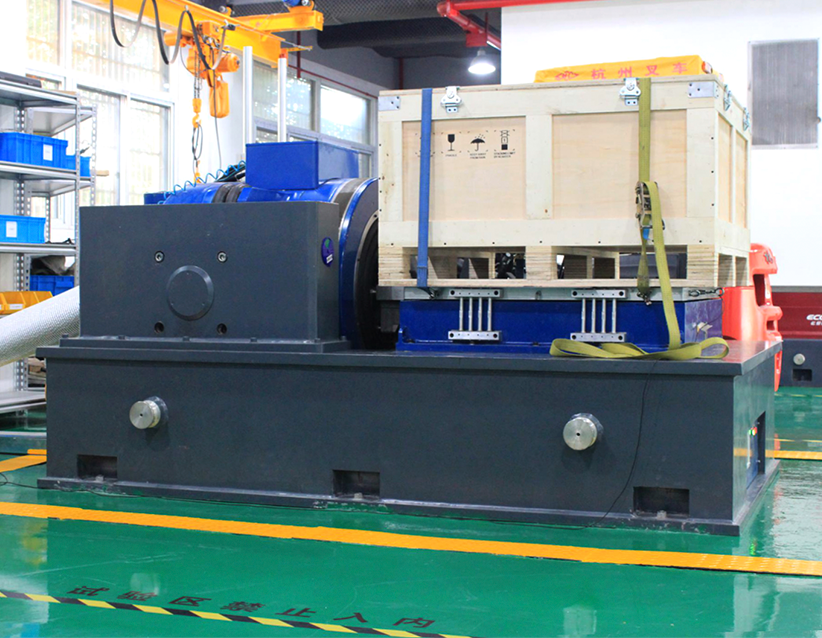

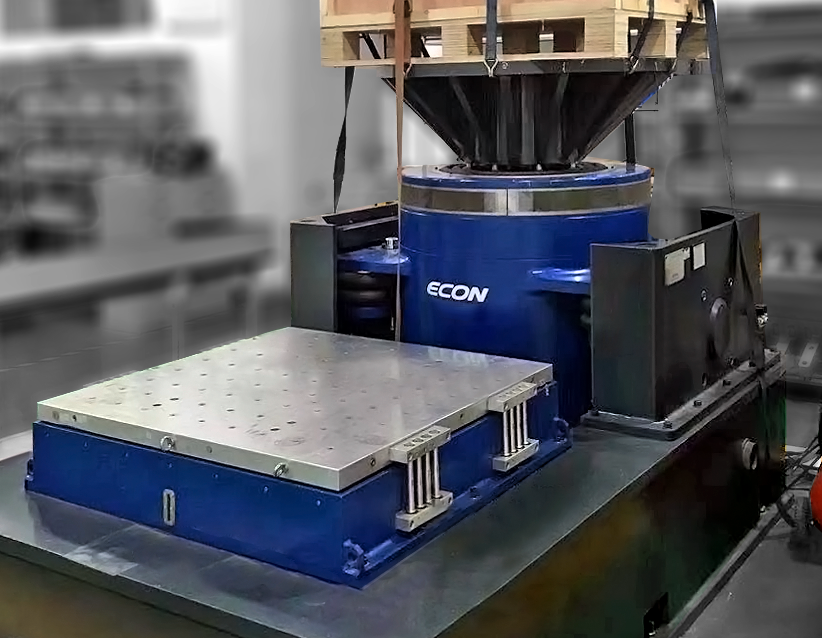

幅広い用途と高い信頼性を備えた
ユニバーサルシリーズ

EDMシリーズの動電型振動試験システムには、広い周波数範囲、優れた屈折率、高い信頼性、簡単な操作など、多くの利点があります。現在、このシリーズには多くのモデルと仕様があります。加振力は10kNから50kNの範囲で、最大荷重は300kgから1,000kgです。航空、航空宇宙、電子機器、自動車、輸送、品質検査、大学の科学研究、その他の業界で広く使用されています。

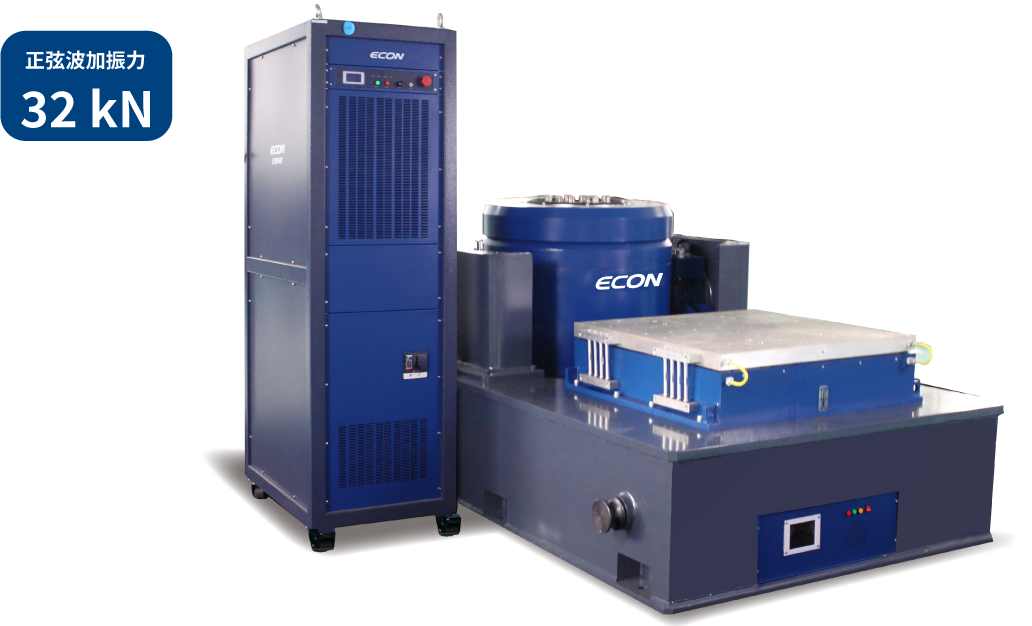

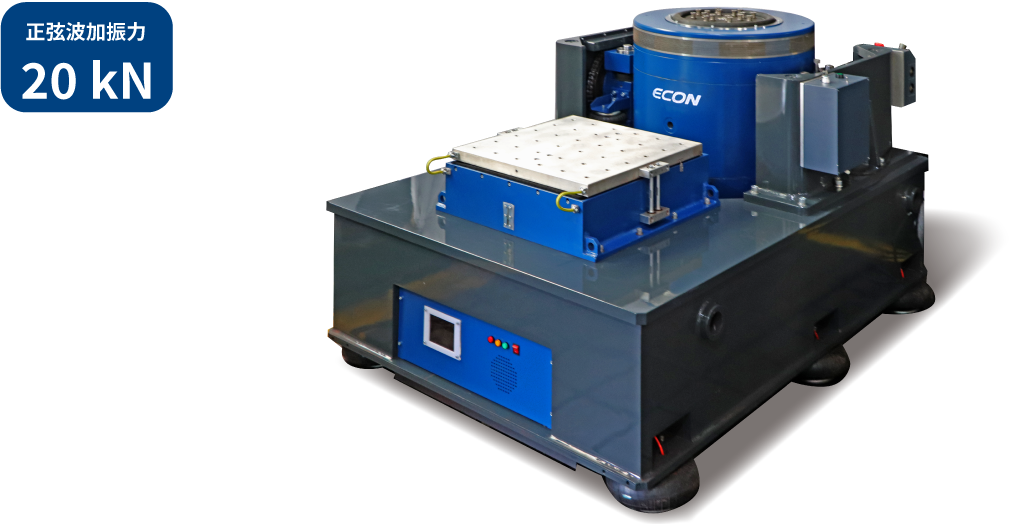

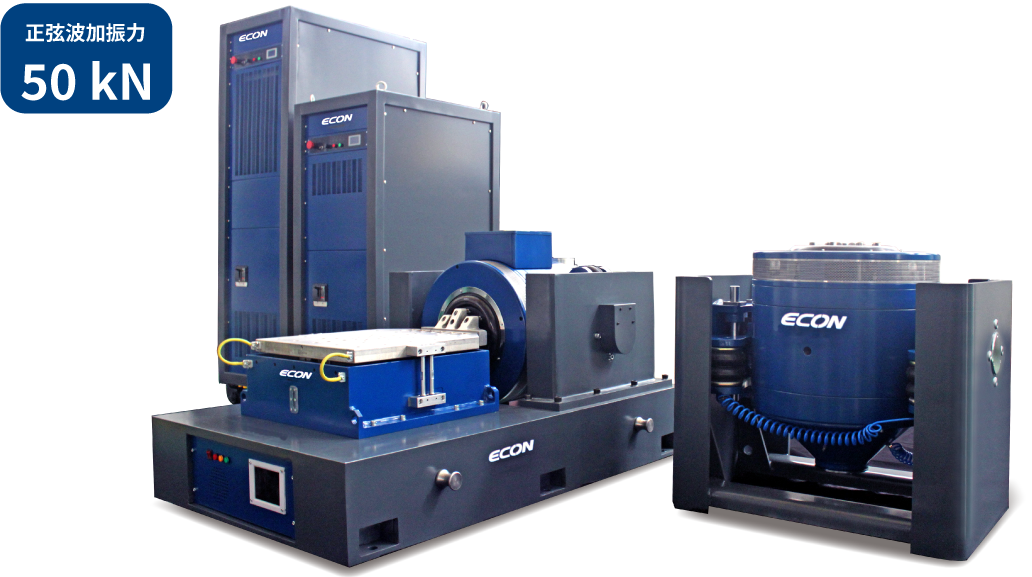

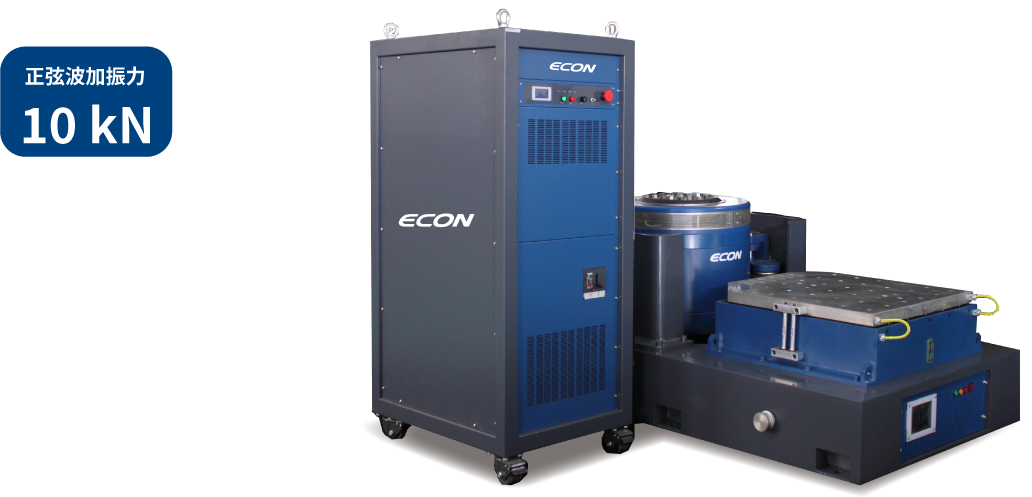

正弦波加振力 : 10〜50kN

仕様

システム型番			EDS-1000	EDS-2000	EDS-3200	EDS-5000
正弦波加振力Peak(kN)			10	20	32	50
周波数範囲(Hz)			5〜3000	5〜3000	5〜2500	5〜2500
最大加速度(m/s²)			981	981	981	981
最大速度(m/s)			1.8	1.8	1.8	1.8
最大変位p-p(mm)			51	51	51	51
最大荷重(kg)			300	300	500	1000
可動部質量(kg)			10	20	32	50
冷却方法			空冷式	空冷式	空冷式	空冷式
型番	振動発生機		EDM-1000	EDM-2000	EDM-3200	EDM-5000
	アンプ（増幅器）		VSA-H123A	VSA-H243A	VSA-H323A	VSA-H563A
	冷却ブロワー		PBL-W10	PBL-W20	PBL-W30	PBL-W50
電源			380V±10%（3相AC）／50Hz
動作環境			温度0-40℃,湿度0-90%（結露なし）
サイズ（mm）※W×D×H	可動部		240	320	320	445
	振動発生機※	垂直	870×670×830	1150×910×1150	1192×1070×1146	1650×1150×1320
	振動発生機※	水平	1600×985×920	2100×1380×1195	2100×1380×1198	2600×1600×1330
	アンプ（増幅器）		600×800×1560	600×940×2060
	冷却ブロワー※		770×559×1663	830×680×1340
重量（kg）	振動発生機	垂直	約1100	約2250	約2500	約5365
	振動発生機	水平	約2000(600×600台面)	約4000(600×600台面)	約4600(800×800台面)	約7800(1000×1000台面)
	アンプ（増幅器）		420	710	730	910
	冷却ブロワー		118	162
