オプション

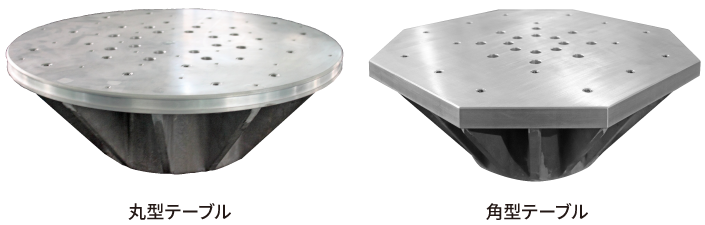

  • 垂直補助テーブル

    HE series

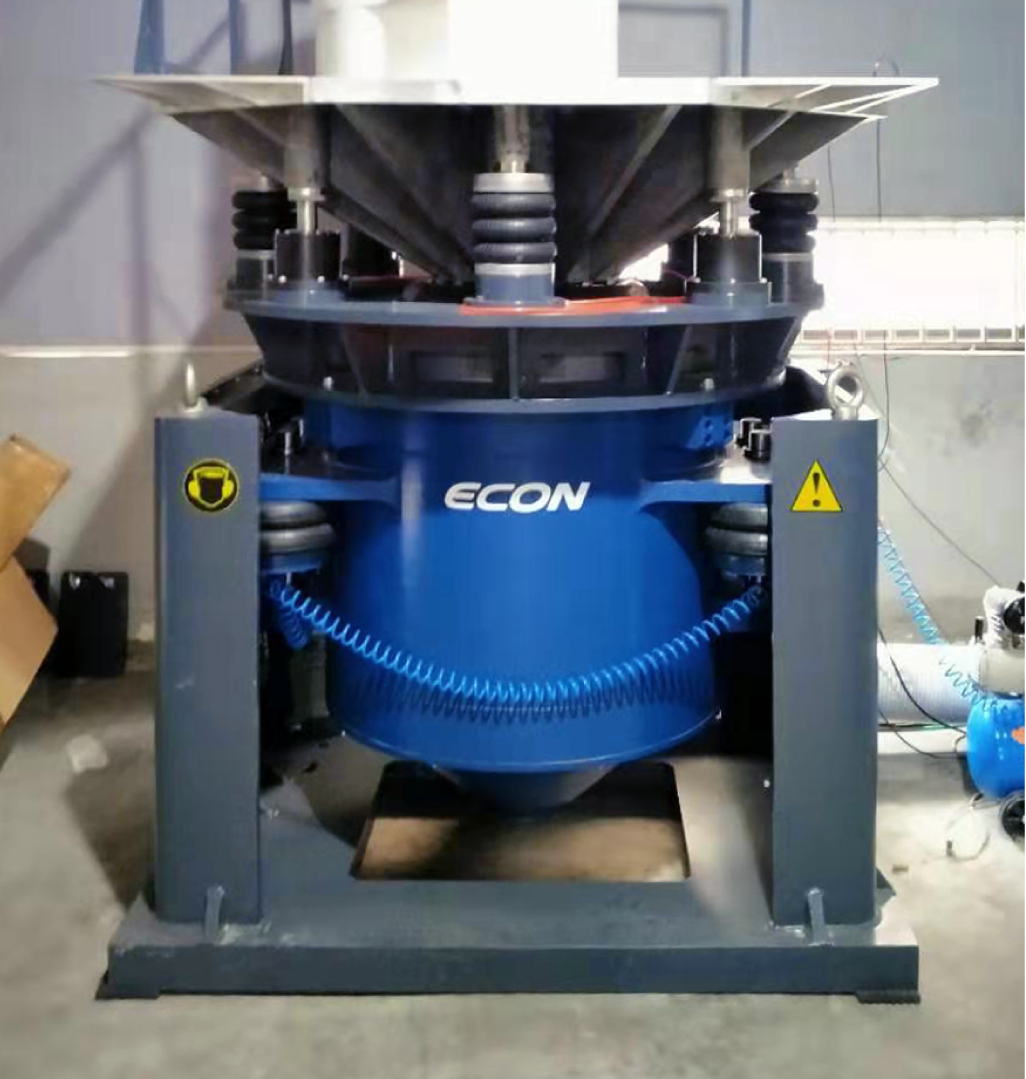

    試験サンプルのサイズが振動発生機の可動部のサイズよりも大きい場合、 垂直補助テーブルを使用すると、試験サンプルの設置面積を増やすことができます。 補助テーブルの材料は、軽量マグネシウム合金またはより経済的なアルミニウム合金から選択できます。 高品質の仕上げ鋳造プロセス、優れた材料比により、強度と重量の比率が向上し、周波数応答特性が向上します。

  • 垂直補助テーブル（アルミニウム合金）対応表

    型番 振動発生機 EDS-300 EDS-600 EDM-1000 EDM-2000 EDM-3200 EDM-5000
    取り付けネジ穴 M8 M8 M10 M10 M10 M12
    丸型 HE-300RA ◎ ◎
    HE-400RA ◎ ◎ ◎
    HE-500RA ◎ ◎ ◎ ◎ ◎
    HE-600RA ◎ ◎ ◎ ◎ ◎
    HE-800RA ◎ ◎ ◎
    HE-1000RA ◎
    HE-1200RA ◎
    角型 HE-300SA ◎ ◎
    HE-400SA ◎ ◎ ◎
    HE-500SA ◎ ◎ ◎ ◎ ◎ ◎
    HE-600SA ◎ ◎ ◎ ◎ ◎ ◎
    HE-800SA ◎ ◎ ◎ ◎
    HE-1000SA ◎ ◎
    HE-1200SA ◎

オプション

  • 水平補助テーブル

    ST series

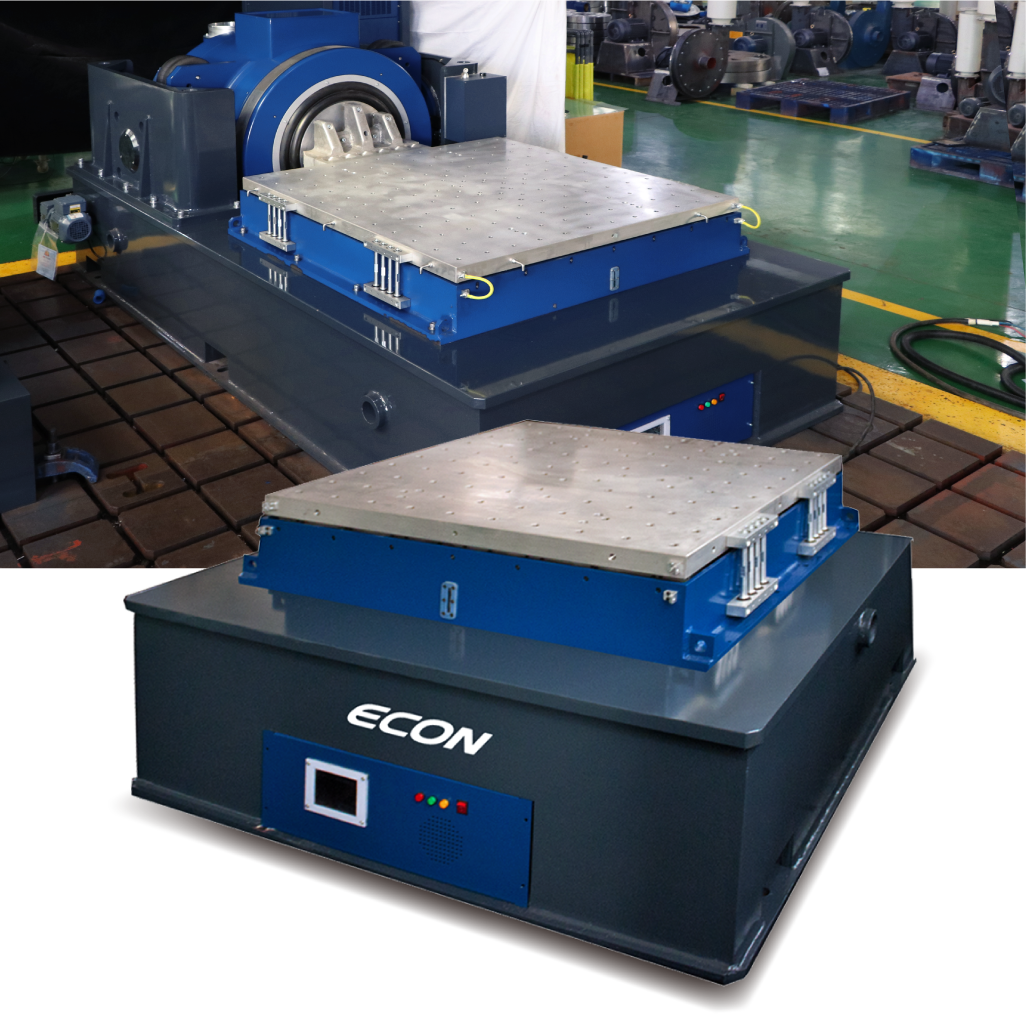

    試験サンプルのサイズが振動発生機の可動部のサイズよりも大きい場合、 水平補助テーブルを使用すると、試験サンプルの設置面積を増やすことができます。 補助テーブルの材料は、軽量マグネシウム合金またはより経済的なアルミニウム合金から選択できます。 高品質の仕上げ鋳造プロセス、優れた材料比により、強度と重量の比率が向上し、周波数応答特性が向上します。

  • 製品特長

    ・ スリッププレートは高品質の航空グレードの素材を仕様

    ・ 使用可能周波数範囲：～2,000Hzまで

    ・ 取り付け穴はメートル法またはインチ規格が選択可能

    ・ マグネシウム合金またはアルミニウム合金

    ・ 微細加工鋳造と高品質保証

    ・ 耐食性および耐酸化性

    ・ 特別なニーズに合わせてカスタマイズ可能

  • 水平補助テーブル仕様

    対応振動発生機 水平補助テーブル型番 テーブルサイズ（mm） 厚さ（mm） 可動部質量（kg） 最大荷重（kg） 使用周波数（Hz）
    EDS-300 03ST-300M 300×300 25 8.5 100 2000
    03ST-400M 400×400 11.5 150
    03ST-500M 500×500 17 150
    EDS-600 06ST-400M 400×400 25 14 150 2000
    06ST-500M 500×500 40 26.5 300
    06ST-600M 600×600 35 300
    EDM-1000 10ST-400M 400×400 25 15 150 2000
    10ST-500M 500×500 40 28 300
    10ST-600M 600×600 38 300
    10ST-800M 800×800 57 400
    EDM-2000 20ST-500M 500×500 40 29 300 2000
    20ST-600M 600×600 38 300
    20ST-800M 800×800 50 72 400
    20ST-1000M 1000×1000 107 500
    EDM-3200 30ST-500M 500×500 40 29 300 2000
    30ST-600M 600×600 38 300
    30ST-800M 800×800 50 72 400
    30ST-1000M 1000×1000 107 500
    EDM-5000 50ST-500M 500×500 40 38 300 2000
    50ST-600M 600×600 46 300
    50ST-800M 800×800 50 85 400
    50ST-1000M 1000×1000 120 500
    50ST-1200M 1200×1200 167 500

オプション

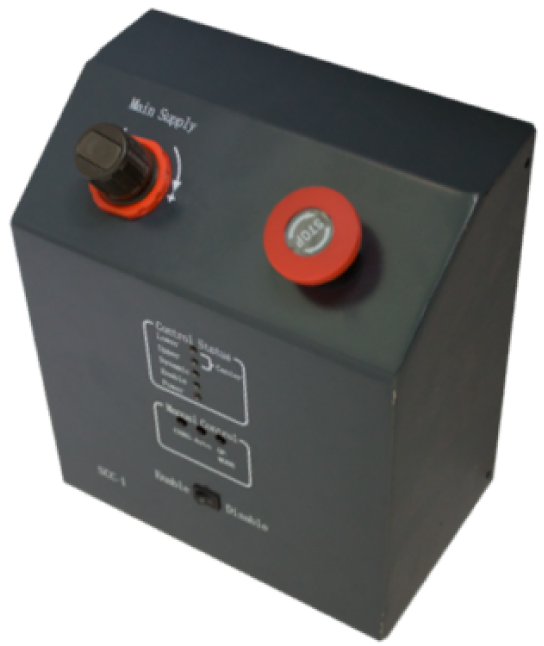

  • 自動センタリングシステム

    自動センタリングシステムは非接触式センサーで振動発生器の可動部コイルの中心位置を検出します。 静的中心保持機能は可動部コイルのセンターエアバッグを調整することで振動発生器が中心位置にあることを保障します。 供試品の積み下ろし作業の際に、中心保持装置が自動的に膨張または収縮するため、可動部コイルは常にストロークの中心部にあります。 動的中心保持機能は移動中にテーブルの中心位置を維持できるため、テーブルが動いている際に、正と負の振幅は常にセンター位置に対称します。

  • 製品特長

    ・ 簡単な操作、使いやすい。

    ・ 非常停止スイッチをシステムと連動させ、安全で信頼性が高い

    ・ 中心位置の静的自動調整

    ・ 可動部コイルの中心位置を動的に維持します

オプション

  • 補助サポートガイド

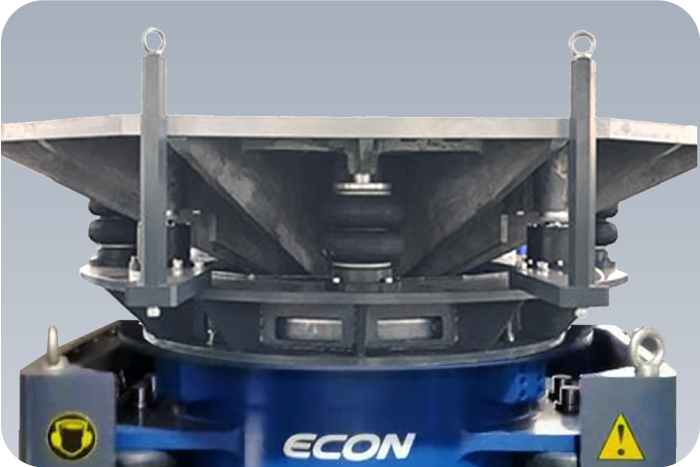

    補助テーブルに横荷重補強ガイド機構が必要かどうかは、供試品の重量と偏心荷重によって決まります。 ECONは多仕様の補助空気バネと多種類のガイド機構を提供しています。 横荷重補強ガイド機構を装備することで、装置の最大搭載質量と許容偏心モーメントを大幅に向上させ、 重心が高い供試品や中心位置がずれた供試品、また様々な形状の供試品や大重量の供試品を搭載できます。 従って、過酷な輸送条件下での試験を効果的にシミュレートでき、より厳しい試験条件で試験できます。

オプション

  • 防振機構

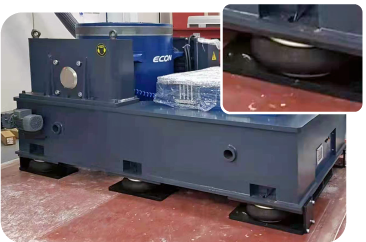

    防振空気バネベース（ボトムサスペンション方式）は、 お客様の現場で基礎ベースを築くのが不便な場合や基礎ベースを築くのが困難な場合にご利用いただけます。 高品質の空気ばねを用いて振動試験装置を弾性的に支え、振動装置の地面への励振を減らします。 ボトムサスペンション方式は10Hzを超える振動周波数に高い防振効果があります。

  • オプション

    T型ベアリング

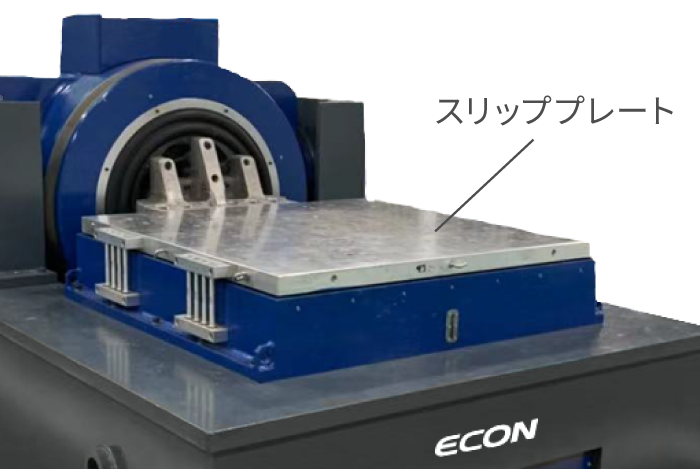

  • 水平方向の振動試験の時、水平補助テーブルをよりスムーズに動かすためにスリッププレート直下にベアリングを組み込むことが不可欠です。 これにより、摩擦が大幅に減少し、重量物などの振動試験の精度が向上します。

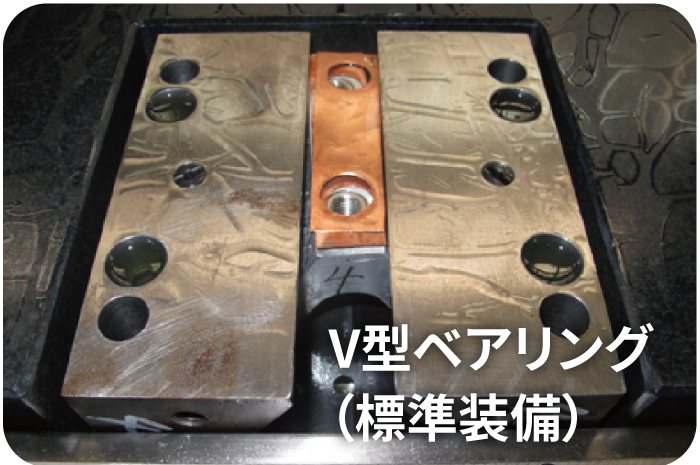

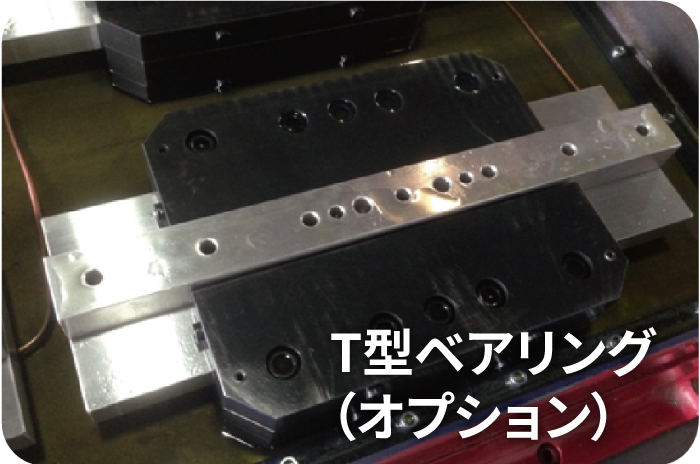

    標準で搭載されているのはV型ベアリングです。軽量かつシンプルな構造、低圧油源を内蔵した高コストパフォーマンスタイプですが、 負荷と転倒モーメントが大きい試験用には、オプションのT型ベアリングを選ぶことができます。 T型ベアリングは中圧油源を外付け、より高い転倒防止モーメントを持ち、試験負荷が大きく、重心が高い場合に最適です。

オプション

  • 治具

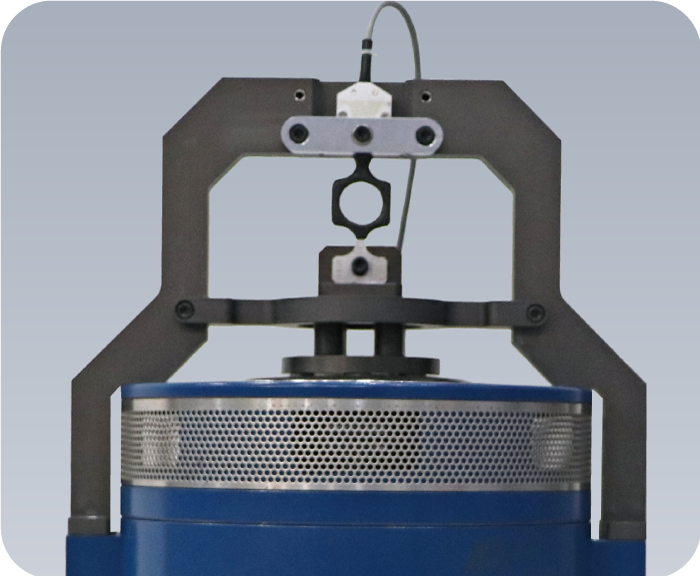

    振動台に被試験体を正しく固定するために用います。 被試験体によって専用の治具をご用意可能です。
