試験計測システム
試験計測システムは、データの取得、分析、記録、構造モーダル解析、機器の状態監視、ノイズテスト分析、 回転機械の故障診断などの分野で広く使用されています。 １台のデバイスは4～64チャンネルの入力をサポートし、複数のカスケードは数千のチャンネルに達します。 振動、圧力、流れ、騒音、力、トルク、温度と湿度、 ひずみなどのさまざまなデータの収集と分析をサポートします。
システム特長
-
幅広い用途
計測校正機器で広く使用されているハードウェア
マルチパラメーター
15種類のセンサーをサポートし、
カスタマイズもサポート専門的な分析ソフト
すべてのアプリケーションをカバーする、
プロフェッショナルなスペクトル分析ソフトウェア -
高い信頼性
専門的な信頼性の研究開発設計、多数の厳密な実験での品質保証
高い拡張性
一台のデバイスでは4-136チャンネル選択可能、 カスケードすることで数千のチャンネルまで拡張可能
仕様
| 型番 | MI-7004/7008/7016 | MI-7108 | MI-7208 | MI-7308 | MI-8104※ | MI-8109※ | MI-8118※ |
|---|---|---|---|---|---|---|---|
| スロット数 | — | — | — | — | 4 | 9 | 18 |
| 入力チャンネル | 4/8/16 | 8 | 8 | 8 | 最大24チャンネル スタンドアロン |
最大64チャンネル スタンドアロン |
最大136チャンネル スタンドアロン |
| — | 最大32チャンネル 複数のカスケード |
— | 数千のチャンネルに達する 複数のカスケード |
||||
| 出力チャンネル | 1/2/4 | — | 1 | 2 | 0～16チャンネル（信号ソース） | ||
| アナログフィルタリング | 独立したアナログアンチエイリアシングフィルター | ||||||
| デジタルフィルタリング | 独立した160dB/Octデジタルフィルター | ||||||
| 電圧範囲 | ±10V PEAK | ||||||
| 解像度 | 24ビット | デュアル32ビット | 24ビット | ||||
| ダイナミックレンジ | 120dB | 120dB | 130dB | 160dB | 120dB | ||
| チャンネルマッチング | 位相＜1度、振幅＜±0.05dB（DC～20KHz） | ||||||
| サンプリング周波数 | 204.8kHz 各チャンネル同時並列サンプリング | 最高768kHz | 204.8kHz 各チャンネル同時並列サンプリング | ||||
| カップリング | DC差動、DCシングルエンド、AC差動、ACシングルエンド、IEPE、TEDS（オプション） | ||||||
マルチチャンネル振動コントローラー“MIMO”
ポータブル型データ収集アナライザ
MI-7208-
振動および騒音試験、構造試験、故障診断、
状態監視などのデータ取得および分析を実現
できます。 高信頼性、低ノイズ、操作が容易で、
小型なので持ち運びも簡単です。

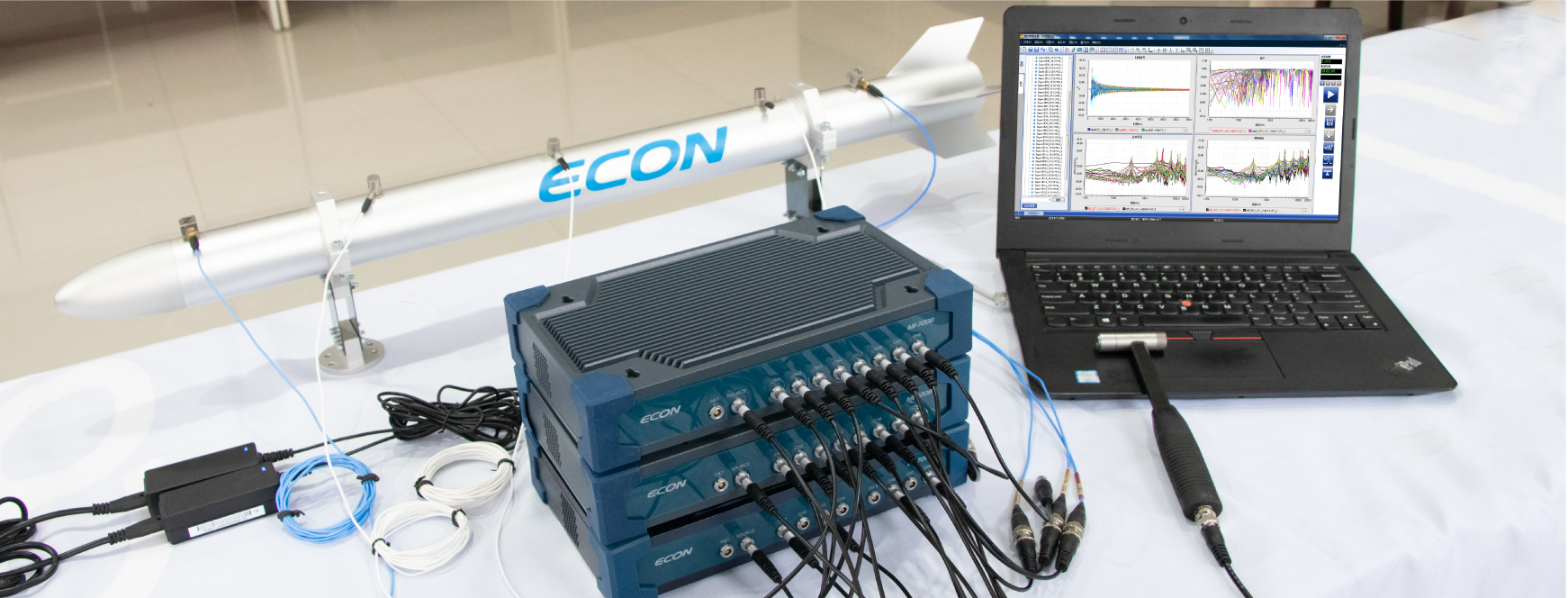

■ 7208分析器を3台カスケード接続している例（小型ロケットのモーダル解析）
MI-7208製品特長
・ 8つのアナログ入力チャンネル、4台カスケードで最大32チャンネルまで拡張可能
・ 各チャンネル最大204.8kHzに達するサンプリングレート
・ 長距離データ伝送を実現できるギガビットイーサネットインターフェース
・ 低消費電力設計、オプションのファンレスミュート機能
ナノボルト級・新世代データ収集アナライザ

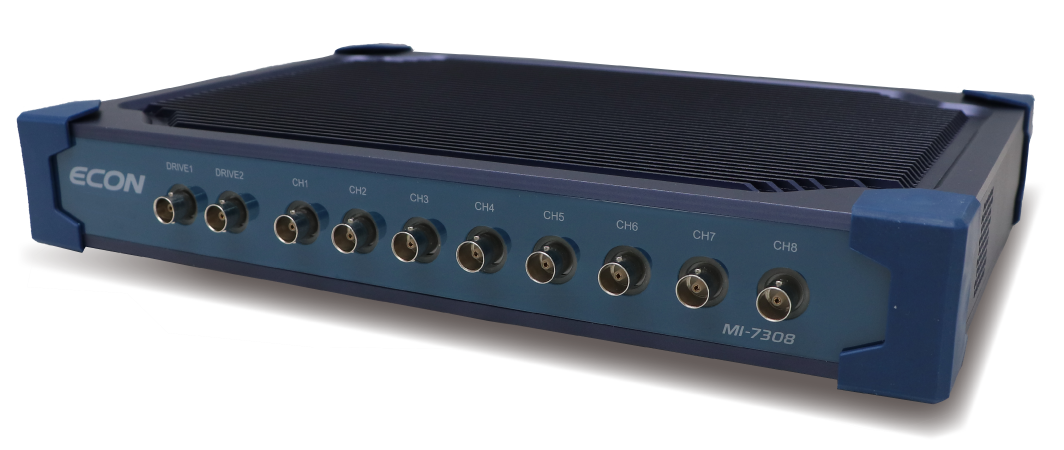

MI-7308-
超低ノイズ設計で、デュアル32ビットADCを用いる、
あまり例を見ない高速データ収集アナライザ。
20kHzの帯域幅内で0dBの音圧レベルを測定でき、
振幅精度は0.1％レベルに達します。入力範囲は、
小信号のサンプリング精度を確保し、ピーク信号が
クリップされないように適応します。MI-7308は、自動
チャージアンプ測定ソフトウェア、音響測定、その他の
専門的ソフトウェアを搭載しており、作業効率が5～10倍
向上します。
