標準振動試験システム
“EDSシリーズ”

EDS series

広い周波数帯域・高精度・省スペース

振動試験システムのグローバルサプライヤーとしてECONはシンプルかつ多くの利点を備えた、新しい動電型振動試験システムをご紹介します。

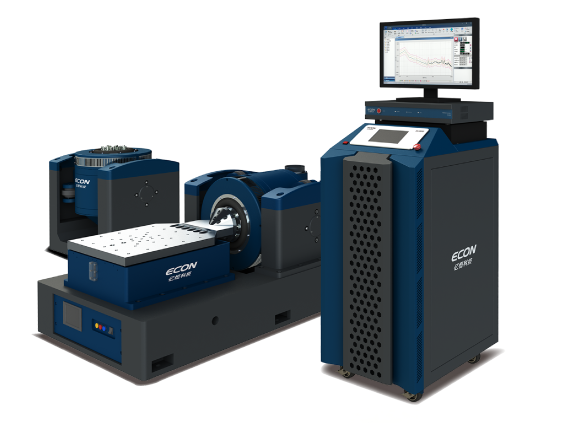

標準振動試験システムは、単軸または多軸振動の高度な閉ループ制御コントローラー、低ノイズで基礎工事不要な振動発生機、およびオールデジタルモジュラーパワーアンプ、 3つのコンポーネントで構成されます。
試験対象の信頼性に及ぼす衝撃励起の影響など、実際の振動を正確にシミュレートできます。

正弦波加振力 : 3~6 kN

振動発生機は１台のみ含まれます。
振動コントローラー・ディスプレイは別売です。

試験対象物：
小型～中型の試験体に

小型バッテリー
精密電子機器
IT機器

カー家電
道路輸送
モーター
電子制御
パワーモジュール（IGBT）
小さな電子部品・基板
精密機器
家電（ディスプレイカメラ）
電気機器（モーターメーター）

試験機関（ラボ）
電力研究所
鉄道研究所
情報通信研究所
医療検査
特別検査
製品品質検査機関
住宅や建物の地震モデル試験
地震センサーと遮断弁の特性試験

計器
制御システム（バルブ）
慣性系
ジャイロスコープ
計器
制御システム
セキュリティ
防火（カメラ赤外線サーマルイメージャー）

製品特長

・正弦加振力範囲：3kN～6kN

・優れたトラニオン防振設計により、
振動伝達を効果的に低減

・二重磁気回路設計による磁束漏れ防止

・平均故障間隔（MTBF）＞6,000時間

・低ノイズ（－68dB）のアンプ（電力増幅器）

・優れた冷却構造設計

・オールデジタルアンプ（電力増幅器）を搭載し、接続・プラグアンドプレイが容易

・サイン、ランダム、ショック、混合モードなどソフトウェア機能搭載

・一軸から三軸までさまざまなニーズに対応

仕様

システム型番			EDS-300	EDS-600
正弦波加振力Peak(kN)			3	6
周波数範囲(Hz)			5〜4000	5〜3500
最大加速度(m/s²)			981	981
最大速度(m/s)			1.8	1.8
最大変位p-p(mm)			25.4	51
最大荷重(kg)			120	300
可動部質量(kg)			3	6
冷却方法			空冷式
型番	振動発生機		EDS-300	EDS-600
	アンプ（増幅器）		VSA-D402A	VSA-D802A
	冷却ブロワー		PBL-W03	PBL-W06
電源			380V±10%（3相AC）／50Hz
動作環境			温度0-40℃,湿度0-90%（結露なし）
サイズ（mm）※W×D×H	可動部		150	200
	振動発生機※	垂直	730×595×630	870×664×806
	振動発生機※	水平	1280×870×832	1600×985×824
	アンプ（増幅器）		480×660×1110
	冷却ブロワー※		550×470×1110	770×559×1663
重量（kg）	振動発生機	垂直	約520	約990
	振動発生機	水平	約1150(400×400台面)	約1700(500×500台面)
	アンプ（増幅器）		145
	冷却ブロワー		48	118

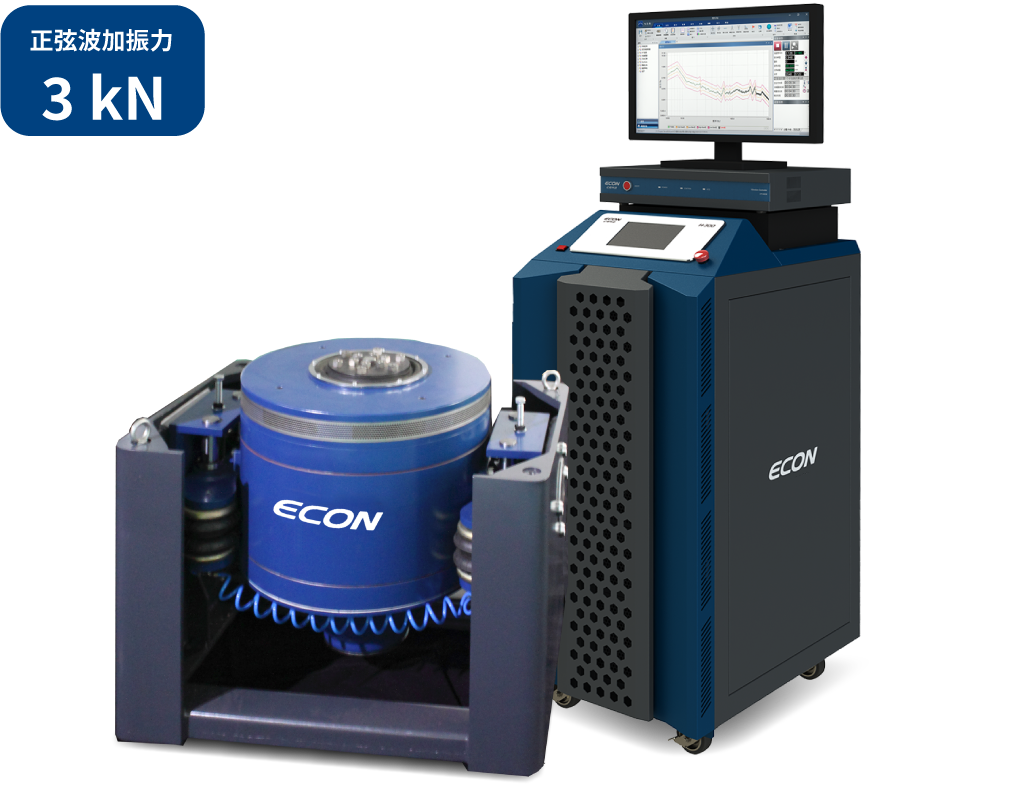

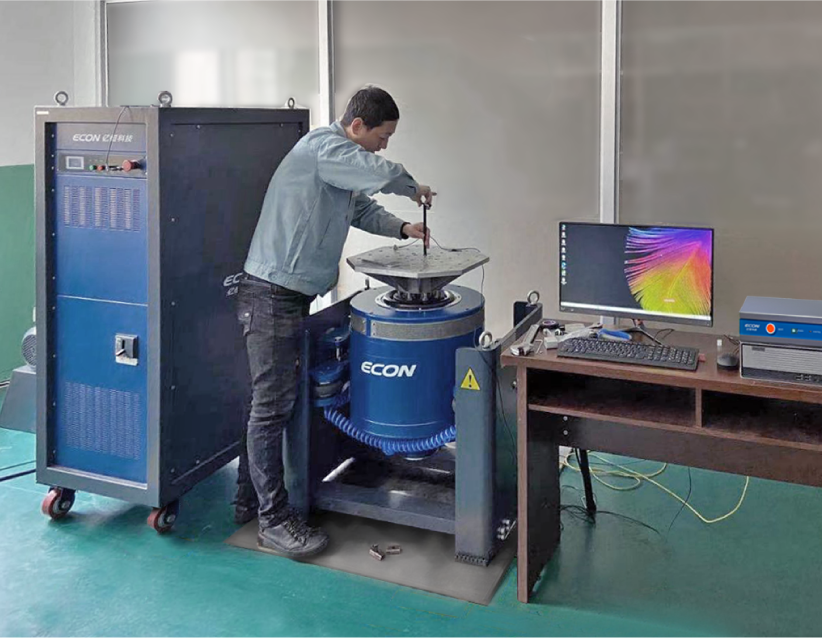

3kN振動試験システム
EDS-300

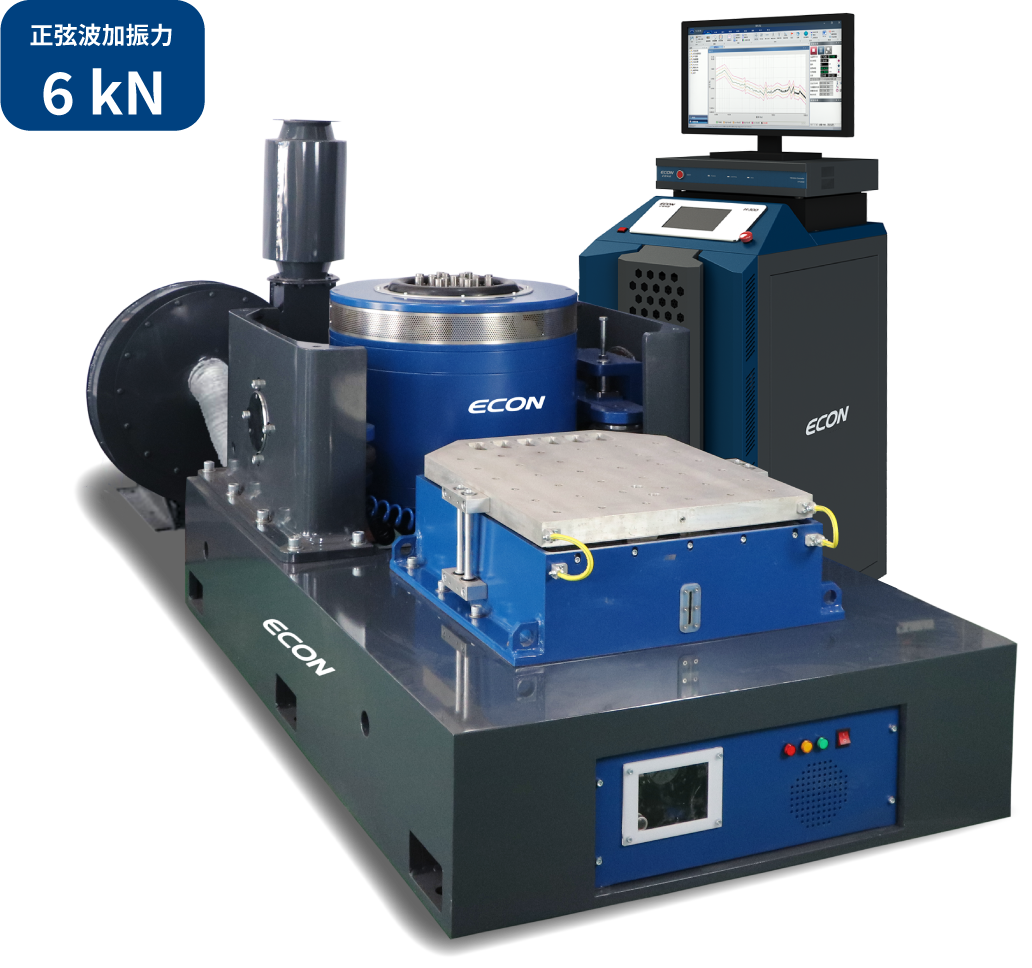

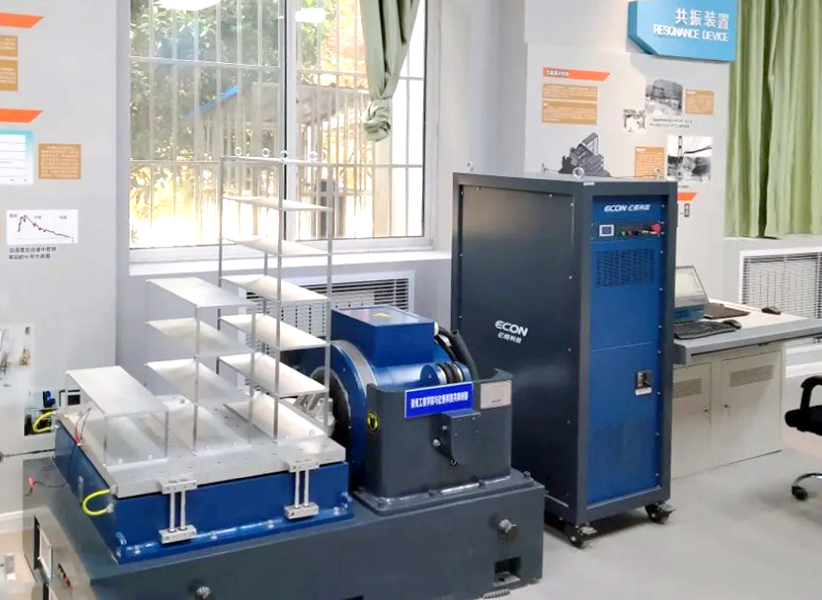

6kN振動試験システム
EDS-600

システム構成ではVSA-Hシリーズアンプも使用できます。（写真のアンプはVSA-Hシリーズです）

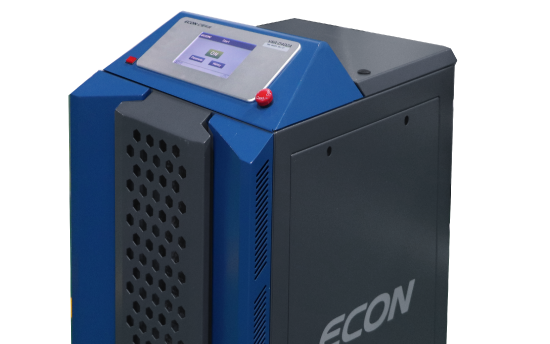

対応アンプ

VSA-Dシリーズ
スマートアンプ（電力増幅器）
VSA-D402A/VSA-D802A

対応振動コントローラー

VTシリーズ
振動コントローラー
VT series

ソフトウェアの機能

Sine, Random, RSTD, Classical Shock, SoR, RoR, SRoR, SRS, Multi-Sine, Notching,
FDR-LTH, FDR-TTH, Kurtosis, Vibro-Shock
