アンプ（電力増幅器）について

振動試験システムでは、振動発生機を駆動するためにアンプ（電力増幅器）が必要です。
アンプは振動コントローラーからの信号を増幅し、振動発生機に送ります。
小型のものから大型まで、システムに応じて幅広いラインナップがあります。

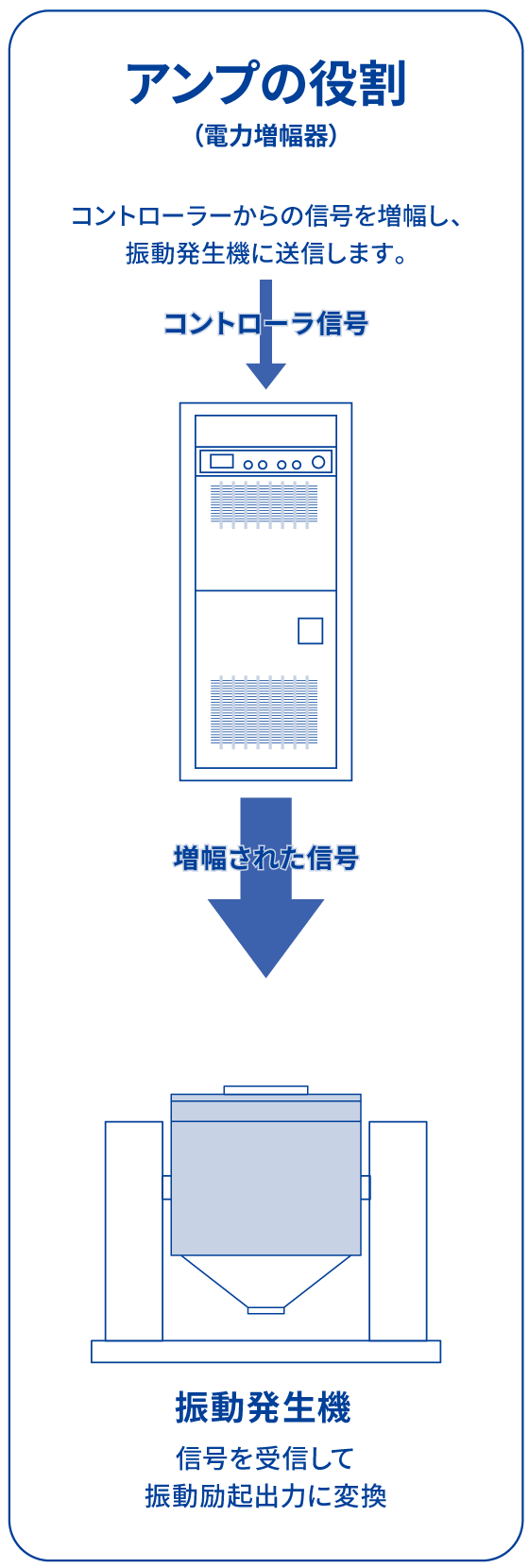

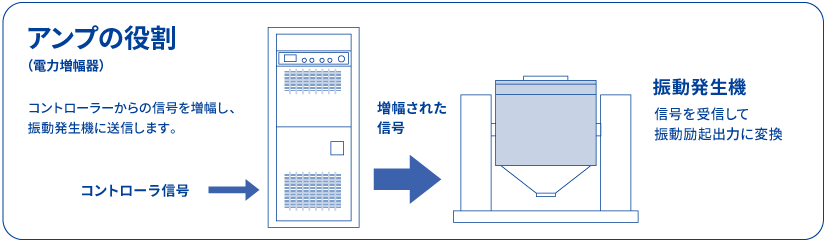

アンプ（電力増幅器）の役割 コントローラーからの信号を増幅し、振動発生機に送信します。コントローラ信号→増幅された信号→振動発生機　信号を受信して振動励起出力に変換

小型アンプ（電力増幅器）

VSA-H40A VSA-H751A
VSA-H152A
VSA-H181A
VSA-H102A

正確で直感的なデジタルパワーディスプレイ搭載、
小型精密振動試験システムに最適

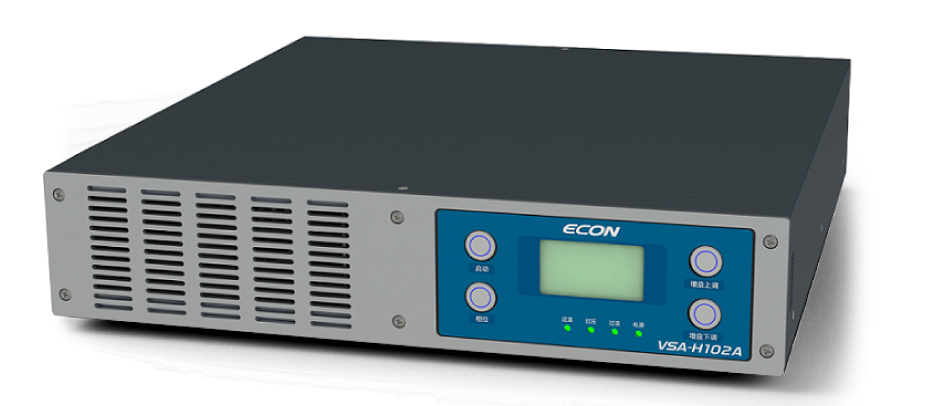

VSAシリーズの高性能小型アンプ（電力増幅器）は、最大出力1,000VA、エネルギー変換効率95％、周波数範囲0.1Hz～10,000Hzで、 さまざまな小型振動発生機やエキサイターと互換性があります。 内蔵のデジタル液晶画面と押しボタン式のゲイン調整ボタンにより、出力電圧/電流を正確に制御でき、値を直感的に表示できます。 さまざまな安全保護設計とステータスプロンプトにより、機器の安全性能が確保され、トラブルシューティングが容易です。

  • 製品特長

    ・ 0.1Hzまでの低周波数

    ・ 優れた周波数応答

    ・ 高いS/N比・低い高調波歪み

    ・ マニュアル調整可能

    ・ 豊富な安全保証

  • 仕様

    型番 VSA-H40A VSA-H181A VSA-H751A VSA-H102A VSA-H152A
    最大出力電力(VA) 40 180 750 1000 1500
    定格出力電圧(Vrms) 12 12 50 53 75
    定格出力電流(Arms) 4 15 15 19 20
    最大入力電圧(Vpeak) 1 1.5 1.5 2.5 2.5
    寸法(W × D × H)(mm) - 455 × 490 × 110 455 × 505 × 110 445 × 505 × 110 505 × 630 × 1951.5
    重量(kg) - 9.2 11 10.5 26
    アンプ型式 内蔵式 外付け 外付け 外付け 外付け

アンプ（電力増幅器）“VSAシリーズ”

VSA series

フルデジタルIGBT、最大瞬間3倍の出力

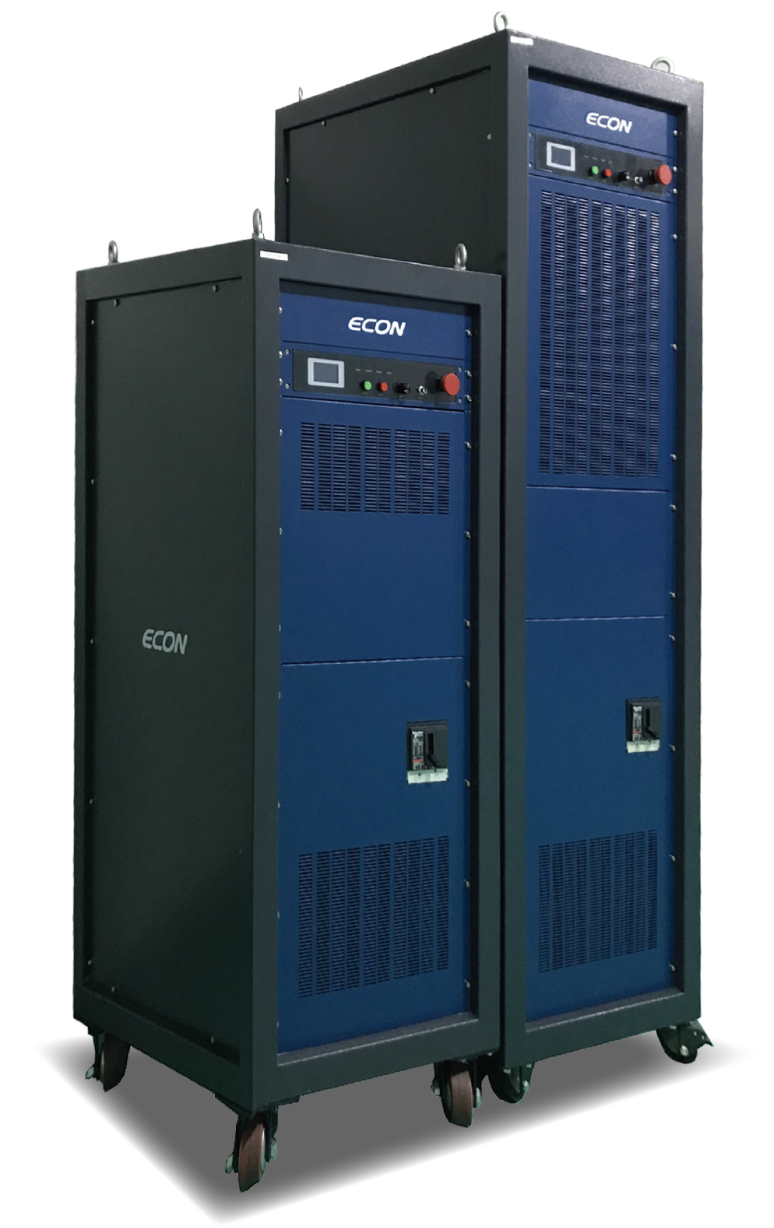

VSA-Hシリーズアンプ（電力増幅器）は、最新のIGBTテクノロジーとMCU + DSP + FPGAアーキテクチャ設計を採用し、 高度なデジタル制御戦略を使用して、各モジュールとシステム全体の高い変換効率と高いセキュリティを確保します。 シングルパワーモジュールは、標準の8kVA出力用に設計され、ピークパワーマージンが大きいです。 ほとんどの振動発生機の動作要件を満たすことができます。
VSA-Hシリーズは、統合された論理ユニット、電源ユニット、および制御ユニットに基づいて設計されており、高い機器の信頼性、 柔軟な構成、省エネ、および簡単なメンテナンスを備えています。

スマートアンプ（電力増幅器）
“VSA-Dシリーズ”

VSA-D series

本体にタッチパネルを搭載し、より操作が簡単に。 またコントローラーソフトのバージョンアップにより、ソフト側からスタートやゲイン調整が可能になり、 扱いやすさが向上したスマートタイプアンプ。
EDSシリーズ振動試験システムに含まれます。

■ 標準の8KAモジュール

■ 最新のIGBT技術

※写真のようにVT振動コントローラとディスプレイ（別売）を上に置くことができます。

製品特長

  • ・ オールデジタルアーキテクチャ設計、
    MCU + DSP+FPGA コプロセッシングアーキテクチャ。

    ・ モジュラー設計、出力電力要件に応じて自由に拡張可能

    ・ 高度なソフトスタート技術により、スイッチング周波数
    最大150KHz の優れたノイズ特性

    ・ 高耐電圧、高電力、高信頼性を備えた
    IGB Tの新しいパワーデバイスを採用

  • ・ 高度な自動電流シェアリングタスクを採用し、
    並列電流シェアリングの不均衡度は1％未満

    ・ 高変換効率＞95％

    ・ 完全な保護とインターロック機能

    ・ 自己適応型センターゼロ調整機能付き

    ・ 優れたインターフェースと快適な操作感

  • 仕様

    型番 VSA-D402A VSA-D802A VSA-H123A VSA-H243A VSA-H323A VSA-H323B VSA-H563A VSA-H563B VSA-H124A
    最大出力電力(VA) 4 8 12 24 32 32 56 56 120
    定格出力電圧(Vrms) 120 120 120 120 120 120 120 120 120
    定格出力電流(Arms) 40 80 120 240 320 320 560 560 1200
    定格周波数範囲（Hz） DC-8000 DC-8000 DC-8000 DC-8000 DC-8000 DC-8000 DC-8000 DC-8000 DC-8000
    信号対雑音比（dB） ＞65 ＞65 ＞65 ＞65 ＞65 ＞65 ＞65 ＞65 ＞65
    周波数応答（5Hz-5000Hz） ±1.5dB ±1.5dB ±1.5dB ±1.5dB ±1.5dB ±1.5dB ±1.5dB ±1.5dB ±1.5dB
    高調波歪み（5Hz-5000Hz） ≤0.8％ ≤0.8％ ≤0.8％ ≤0.8％ ≤0.8％ ≤0.8％ ≤0.8％ ≤0.8％ ≤0.8％
    オンオフレベル(kHz) ＞150 ＞150 ＞150 ＞150 ＞150 ＞150 ＞150 ＞150 ＞150
    入力抵抗（kΩ） ＞10 ＞10 ＞10 ＞10 ＞10 ＞10 ＞10 ＞10 ＞10
    大入力電圧（Vpeak） 7 7 7 7 7 7 7 7 7
    サイズ（W×D×H）（mm） 480×660×1110 600×800×1560 600×940×2060 1180×940×2060
    重量（kg） 145 145 420 710 730 730 910 910 1800
    アンプ効率 ＞95％
    システム保護 さまざまなパフォーマンス保護を装備
